CCNA 1

CIBERSEGURIDAD

La ciberseguridad es la práctica de proteger sistemas, redes y programas de ataques digitales. Por lo general, estos ciberataques apuntan a acceder, modificar o destruir la información confidencial; Extorsionar a los usuarios o los usuarios o interrumpir la continuidad del negocio.
¿Como saber la contraseña del wifi?

Paso 1: Presionar la siguiente combinación de teclas WINDOWS + R

Paso 2: Se abrirá una pequeña pestaña en la cual en el recuadro que nos deja escribir pondremos cmd y daremos aceptar

Paso 3: Se abrirá otra pestaña y escribiremos netsh

Paso 4: Ahora escribiremos wlan show profile y se abrirán las redes de wifi que estén cerca y seleccionaremos la que nos interese saber la contraseña

Paso 5: A continuación pondremos wlan show profile "nombre de la red que deseamos saber " key=clear

¿Qué es la electricidad?

La electricidad es el conjunto de fenómenos físicos asociados con la carga eléctrica. Para su estudio, estos fenómenos pueden dividirse en dos tipos:

Estática o electrostática: cuando las cargas eléctricas están en reposo.
Corriente eléctrica: cuando las cargas eléctricas están en movimiento.

¿Qué es la corriente eléctrica?

Una corriente eléctrica es un movimiento ordenado de cargas libres, normalmente de electrones, a través de un material conductor en un circuito eléctrico.

Dependiendo de cómo sea este movimiento podemos distinguir entre corriente continua (CC) y corriente alterna (CA).

USO DEL MULTIMETRO Y CORRIENTE ALTERNA Y CONTINUA

En este video se da una pequeña explicación sobre el uso del multímetro, corriente alterna y continua

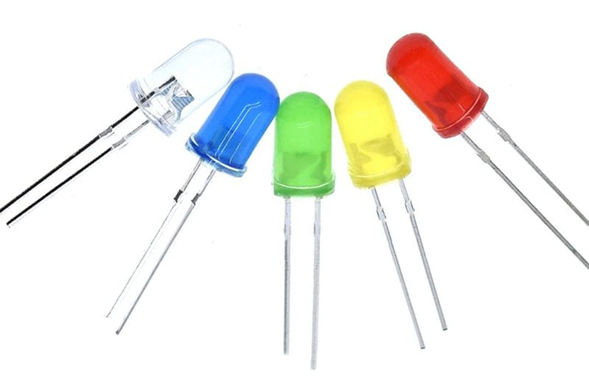

LEDS

Los LEDs son componentes electrónicos (diodos semiconductores) que son capaces de emitir luz al ser atravesados por una corriente eléctrica. Las siglas “LED” provienen del acrónimo en inglés de “Light Emitting Diode” o al español sería “Diodo Emisor de Luz”.

Los LEDs son componentes que, dependiendo de la combinación de los elementos químicos presentes en los materiales que los componen, (ejemplo: AlGaInP, GaAs, GaInN, GaP, etc.) pueden producir un amplio rango de longitudes de onda dentro del espectro cromático, dando como resultado diferentes colores, desde el infrarrojo, pasando por todo el espectro de luz visible (rojos, amarillos, verdes, azules), hasta ultravioleta.

Video que explica los LEDs de manera mas detallada

RESISTENCIA

La resistencia es una medida de la oposición al flujo de corriente en un circuito eléctrico. Esta se mide en ohmios, que se simbolizan con la letra griega omega (Ω). Está fabricada por carbón u otros materiales resistentes a la electricidad los cuales se oponen al paso de la corriente para que el sistema eléctrico no sufra sobrecargas.

Dependiendo de su valor y sus características, podemos agrupar las resistencias en tres grandes grupos

Resistencias lineales fijas: Son las resistencias más utilizadas. Su valor nominal no presenta ningún cambio y suele estar predeterminado por el propio fabricante. Podemos encontrar resistencias lineales fijas en materiales como: carbón, metálicas, aglomeradas, bobinadas, de capa, etc.
Resistencias variables: Este tipo de resistencias, como su propio nombre indica, pueden varían su valor, pero es el fabricante el que establece los rangos de valor y siempre funcionarán dentro de él. Estos componentes tienen una estructura con tres terminales y un cursor móvil el cual se encarga de subir o bajar la resistencia eléctrica en cada momento. Podemos destacar tres tipos diferentes: potenciómetros, reóstatos y trimmers.
No lineales o especiales: Las resistencias no lineales tienen valores variables, pero estos no se producen de forma lineal. La variación de este tipo de resistencias está influenciada por otros elementos externos también llamados estimulaciones como pueden ser la temperatura, luz u otros campos magnéticos. Las resistencias no lineales se pueden considerar sensores.

Dato Extra:

Les comparto esta pagina la cual les va a ayudar a calcular los colores de las resistencias:

Calculadora de resistencias

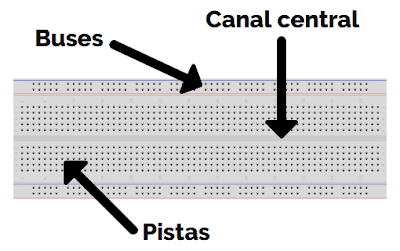

USO DEL PROTOBOARD

Este tipo de placas son una herramienta que nos permite montar circuitos de manera rápida y desmontable.

Está compuesta de una serie de agujeros que se encuentra internamente interconectados, de tal manera que podemos conectar componentes electrónicos entre sí con tan solo pincharlo en la placa.

La protoboard se encuentra dividida en columnas y filas. Existen distintos tipos de protoboard, pero todas suelen tener una estructura similar. En el centro tienen una línea o ranura que nos indica la separación de filas.

Las “pistas” horizontales superior e inferior normalmente se utilizan para conectar la fuente de alimentación y tierra, y son llamados “Buses”.

Los circuitos integrados se colocan en la parte central de la protoboard con una hilera de patas en la parte superior del canal central y la otra hilera en la parte inferior del mismo. Puede observarse sin problema que las patitas del circuito integrado se conectan a una pista vertical diferente.

Para realizar conexiones, entre las patitas de los componentes, se utilizan pequeños cables conectores de diferentes colores. Si se observa la protoboard con detenimiento se puede ver que los orificios están etiquetados con números en forma horizontal (1,2,3,…) y con letras (A,B,C,D…,J) en forma vertical. Esto es así para evitar errores en la interconexión de los diferentes elementos del circuito.

Programas en Tinkercad

1. Circuito directo

Para esta practica se uso un Arduino uno R3 conectado a una placa de pruebas la cual sirve sirve para poder poner el LED y la resistencia

Antes de continuar aquí tenemos algunas diferencias de circuito en serie y paralelo

En el circuito en serie, varios receptores están conectados uno detrás de otro, la electricidad tiene una sola vía por la cual desplazarse. En el circuito en serie, en caso tal que se queme una bombilla, la otra no seguirá funcionando
En el circuito paralelo, los terminales se conectan desde el inicio hasta el final de los componentes entre sí. La electricidad tiene más de una vía para desplazarse. Usando el mismo ejemplo que en el circuito en serie si se llega a quemar una bombilla la otra bombilla seguirá su funcionamiento normalmente.

2. Circuito en serie

Para esta practica se uso un Arduino uno R3 conectado a una placa de pruebas en la cual pusimos 5 resistencias y 5 LEDS.

El punto era conseguir prender todos los LEDs sin que ninguno se quemara

3. Circuito paralelo

Para esta practica se uso una placa de pruebas conectada a una pila de 9v y 2 pilas de 1.5v en la cual pusimos 6 resistencias y 6 LEDS.

El punto era conseguir prender todos los LEDs al mismo tiempo
